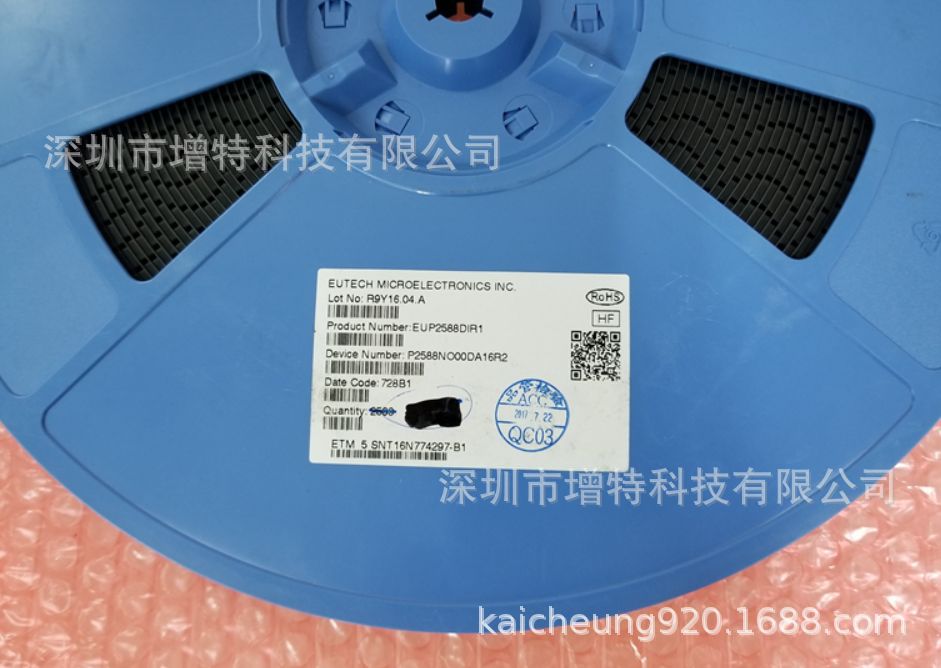

增特科技供應EUTECH/德信4路大電流白光LED升壓驅動器EUP2588DIR1
封裝：SOP-16Pin
最少包裝：2500Pcs/Reel
庫存數量：12.5K(深圳現貨、大批量訂貨4周)
需求的客戶請聯系：0755-83859259、13603087729 唐先生 需要樣品和技術資料的客戶郵件：kaicheung@foxmail.com andy@kaicheung.cn
產品概述:
EUP2588是一款專用于大尺寸LCD面板LED背光驅動器，其內部集成大功率/高效率升壓轉換器，同時提供4通道LED電流驅動電路。EUP2588內置固定開關頻率的電流模式升壓控制器，此結構能在每個開關周期內都有效控制電感峰值電流。EUP2588輸入電壓范圍從4.5V~28V，其升壓轉換器開關頻率可由外接電阻進行設定，此控制器驅動一個外接的功率管為L(zhǎng)ED背光提供驅動電壓。利用外接電阻可設定EUP2588 12CHs LED電流，同時12通道間LED電流匹配達±1.5%，每一通道LED電流精度高達±2%，此性能保證了LED背光亮度的均一性與精確性。EUP2588具有3uA關斷電流，0.85V (ILED@60mA)反饋電壓，單串LED可達18顆，最大65V輸出電壓將極大改善芯片效率，降低了功耗。
EUP2588支持PWM亮度調光模式，在PWM調光時，LED電流開啟/關斷的占空比和頻率完全由PWMI端輸入的PWM調光信號控制，且二者同步。EUP2588內置多種保護功能，如LED開路、LED短路、輸出過壓、過溫、輸入過流，以及VCC欠壓等，這些保護能有效的防止LED背光的失效。EUP2588采用SOP-16封裝。
產品特點
? 3uA關斷電流
? 可驅動4串LED并聯，單串可達18LEDs
? 支持外部PWM調光
? 高達65V輸出電壓
? 單串驅動電流可達180mA
? 寬輸入電壓范圍：4.5V ~ 28V
? 通道之間電流匹配精度為±1.5%
? 外接電阻設置升壓轉換器頻率
? 內置多種保護功能
-電流極限保護
-LED短路檢測
-過溫保護
-輸出過壓保護
? 關斷模式下LED電流完全關斷
? 集成UVLO/過熱保護
? 最小0.5μs LED開啟時間
? 熱增強16引腳的SOP-16封裝
? 符合RoHS指令，100%無鉛封裝
應用
? LCD監視器背光
? LCD-電視背光
