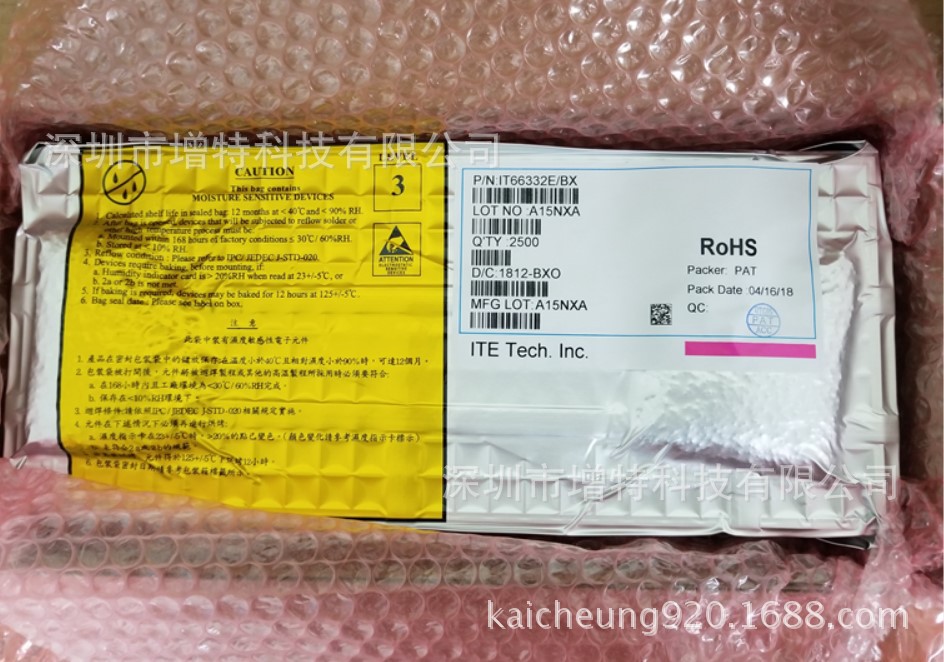

增特科技供應ITE/聯陽MHL2.1規格3切1/MHL轉HDMI切換器IT66332E
封裝：LQFP-64Pin
最少包裝:900Pcs/Tary
庫存數量：18K(深圳、大批量訂貨2-3周)
需求的客戶請聯系：0755-83059077、83859259、13603087729 唐先生需求樣品和技術資料的客戶請加工作QQ:601313094 Email:kaicheung@foxmail.com
產品描述：
it66332一三MHL HDMI接口的有源開關，支持率高達3.0Gbps。最新的HDMI 1.4和MHL 2規范的支持，it66332哪一個端口或端口B或C口可組態的MHL端口和操作在HDMI和MHL模式。與3.0gbps能力，可以支持新的it66332 4Kx2K視頻格式和1080p @ 120Hz。這也使HDMI 1080p 3D @ 60Hz格式使MHL和1080p @ 60Hz格式高清視頻顯示的3D視頻顯示。
一一端口匯聚系統如平板電視或液晶投影機也可以輕松升級到三端口加在前面一個it66332。隨著MHL發射器新手機可以連接MHL接口直接無外部MHL HDMI加密裝置。的it66332運行在軟件模式，使系統控制通過二線串行接口，pcscl / pcsda。的it66332提供兩個可選的串行編程地址pcadr。
實現遠程控制的it66332友好的環境，還提供了一個完整的HDMI CEC功能和MHL RCP函數解。與it66332嵌入式CEC / RCP的硬件，用戶可以使用高級軟件輕松實現所有必要的遠程控制命令。
作為一個主動開關的it66332均衡入TMDS數據以最優質量無論輸入信號質量。信息技術有限公司廣受好評的均衡技術提供了支持長或劣質的HDMI電纜即使在最高的速度。的TMDS輸入和輸出電流電平的輸入端子都可編程。此外，輸入端斷開，從而大大降低系統功耗的活動模式。
的it66332將節省三的成本外部ROM的EDID存儲器。下載到RAM中的EDID數據的過程是由固件程序簡化。的it66332還嵌入三1K歐姆電阻為HPD信號路徑保存外部電阻和易于實現插頭認證。
it66332還集成了I2C中繼器在DDC開關、隔離開關的兩側的DDC電容。這允許更長的電纜級聯以及大大簡化了系統的設計通過測試ID 8-9：DDC / CEC的兼容性測試線電容和電
產品特征:
■三端口有源開關，提供優越的性能比傳統的無源開關
■端口或端口B或C口可以工作在兩個HDMI和MHL模式
■符合HDMI 1.4和MHL 2標準?8?4支持HDMI 4Kx2K視頻格式和3D 1080p 3D @ 60Hz
■支持MHL 24位模式和packedpixel模式1080P @ 60Hz?8?4串行數據速率高達3.0Gbps，能夠支持以下格式的數字視頻在深顏色模式下高達36位（12位/顏色）：480i，576i，DTV的決議：480p、720p、1080i 1080p 576p，
■VGA，SVGA，電腦分辨率：XGA，SXGA UXGA
■單3.3V的操作
■內部交流耦合在TMDS輸入應對不平衡對內直流電平輸入TMDS信號。
■嵌入式EDID RAM節省外部EDID ROM成本
■嵌入式HPD電阻
■監測pwr5v輸入TMDS輸入時鐘集成HPD開關
■有源端口檢測。
■DDC I2C轉發分離的后端DDC電容負載從前端，提高DDC操作相容
■嵌入式CEC / RCP的硬件
■人體模式ESD保護起來
■5KV所有TMDS差分輸入引腳的輸入端
■自動校準阻抗
■自適應輸入均衡支撐的長和短的同時
■軟件模式操作提供靈活性
■兩個串口編程電纜設備地址.
■可編程輸出電流水平
■TMDS程控電源端子符合HDMI 1.4標準，提供最佳的數據源的眼睛在高速
■高阻抗TMDS輸出時禁用
■可選后端接收機終端檢測自動斷電
■64引腳LQFP封裝和RoHS（100%綠）
