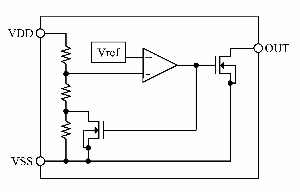

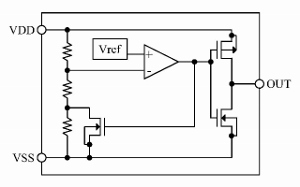

ELM75xxxxxx是對ELM97系列產品進行改良后的CMOS電壓檢測器。它比ELM97系列的消費電流更低(在Vdd=VdetN+1V時，只有Typ.0.4μA），而檢測精度更高(ELM75xxxxxC:±2.0%; ELM75xxxxxD:±1.0%)。 該IC內部設有低消耗電流的基準電壓源、比較器、輸出驅動器、遲滯電路及檢測電壓設定電阻。輸出邏輯為正邏輯，在Vdd比檢測電壓低時輸出為Low （低）。 并且有N溝道開漏輸出和CMOS輸出二種版本的輸出模式。標準產品的檢測電壓(VdetN)備有1.1V、2.2V、2.4V、2.7V、3.0V和4.0V可供選擇；在0.9V～5.5V的范圍內以0.1V為單位間隔可根據顧客的需求進行設計變更。
| 檢測電壓范圍 | 0.9V to 5.5V(調整電壓以0.1V為間隔單位) |
|---|---|
| 低消耗電流 | Typ.0.4μA(Vdd=VdetN+1V) |
| 高檢測電壓精度 | ±2.0%(ELM75xxxxxC) ±1.0%(ELM75xxxxxD) |
| 低溫度系數 | Typ.+100ppm/°C |
| 封裝 | SOT-89 SOT-23 SC-70-5(SOT-353) SC-82AB(SOT-343) |
| 數據資料 | ELM75series |
應用例
微處理器復位
電池的電壓檢測
檢測電源電壓是否充足
切換到備用電源
| 項目 | 記號 | 規格范圍 | 單位 |
|---|---|---|---|
| 電源電壓 | Vdd | Vss-0.3 to +8.0 | V |
| 輸出電壓 | Vout | N-ch: Vss-0.3 to +8.0 CMOS: Vss-0.3 to Vdd+0.3 | V |
| 輸出電流 | Iout | 100 | mA |
| 容許功耗 | Pd | 500(SOT-89) 250(SOT-23) 150(SC-70-5)(SOT-353) 150(SC-82AB)(SOT-343) | mW |
| 工作溫度 | Top | -40 to +85 | °C |
| 保存溫度 | Tstg | -55 to +125 | °C |
