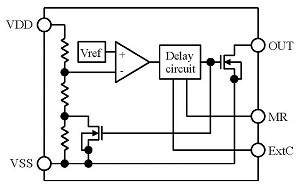

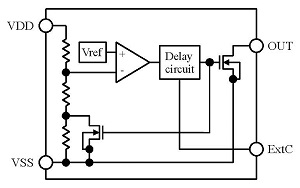

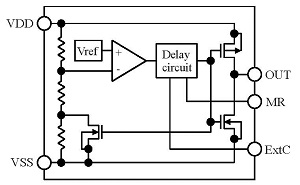

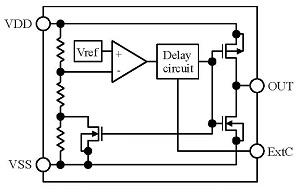

ELM73xxxxxxA是帶有延遲功能、并可通過外部電容調節延遲時間的CMOS電壓檢測器IC。ELM73xxxBxxA系列還帶有手動調節功能，在任何時候都可以通過手動來重置時間。 該IC工作時消耗電流非常低，只有260nA(典型值)。輸出級提供有N溝道開漏輸出和CMOS輸出兩種輸出模式。當電源電壓Vdd低于檢測電壓時， 輸出電平會變?yōu)榈?L)。 標準產品的檢測電壓有2.2V、2.7V、3.0V和4.0V可供選擇。并可在1.4V～5.0V之間以0.1V為調整單位，根據顧客的需求設計生產。
| 檢測電壓范圍 | 1.4V to 5.0V (調整電壓以0.1V為間隔單位) |
|---|---|
| 低消耗電流 | Typ.260nA (Vdd=VdetN+1V) |
| 高檢測電壓精度 | ±30mV(VdetN<2.5V) ±1.2%(VdetN>=2.5V) |
| 延遲時間精度 | Typ.15%(ExtC=4.7nF) |
| 遲滯電壓 | Typ.Vdetn×1.04 |
| 手動復位輸入 | MR引腳 (僅限于ELM73xxxBxxA系列, 內置上拉電阻) |
| 封裝 | SC-82AB(SOT-343) SC-70-5(SOT-353) SOT-25 WSON6-1.6x1.6 |
| 數據資料 | ELM73series |
應用例
微處理器復位
電池的電壓檢測
檢測電源電壓是否充足
切換到備用電源
| 項目 | 記號 | 規格范圍 | 單位 |
|---|---|---|---|
| 電源電壓 | Vdd | Vss-0.3 to 7.0 | V |
| 輸出電壓 | Vout | N-ch:Vss-0.3 to 7.0 CMOS:Vss-0.3 to Vdd+0.3 | V |
| ExtC引腳電壓 | VExtC | Vss-0.3 to Vdd+0.3 | V |
| MR引腳電壓 | Vmr | Vss-0.3 to Vdd+0.3 | V |
| 輸出電流 | Iout | 100 | mA |
| 容許功耗 | Pd | 250 (SOT-25) 150 (SC-70-5(SOT-353)) 150 (SC-82AB(SOT-343)) 500 (WSON6-1.6x1.6) | mW |
| 工作溫度 | Top | -40 to +85 | °C |
| 保存溫度 | Tstg | -55 to +125 | °C |
