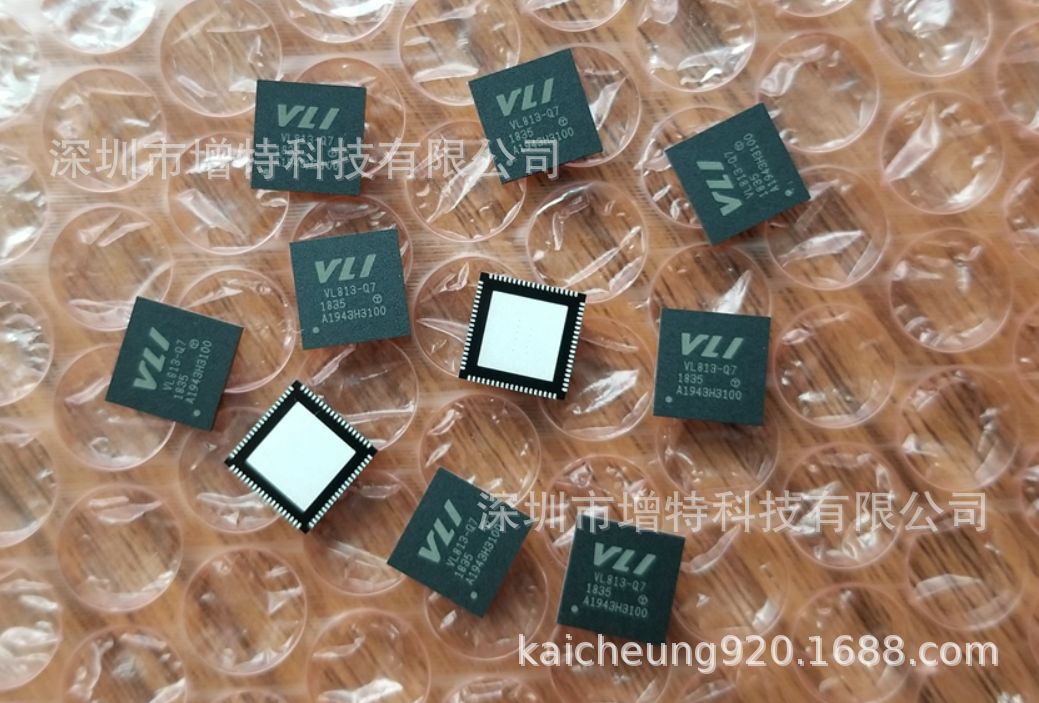

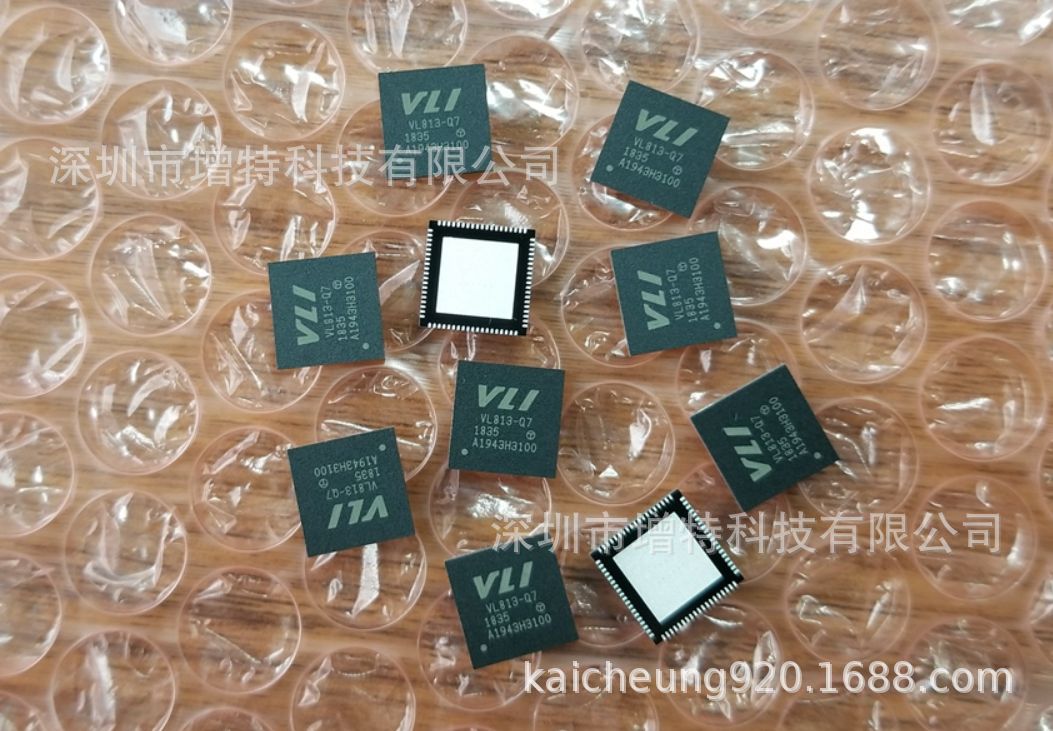

增特科技供應VIA LABS/威鋒USB 3.0集線器控制器芯片VL813-Q7
封裝：QFN-76Pin(9X9)
最少包裝：2600片/盤
需求的客戶請聯系：0755-83059077、83859259、13603087729 唐先生需求樣品和技術資料的客戶請加工作QQ:601313094 E-mail:andy@kaicheung.cn
產品描述：
VIA公司的VL813是一款先進的4端口USB 3.0集線器控制器，具有完全集成的電壓。穩壓器，低功耗，全面支持USB充電。集成的5伏直流-直流開關調節器使VL813能夠直接從5伏USB vbus供電，同時降低了物料清單成本提供高功率效率。自定義內部USB PHY支持USB電源管理和使VL813具有出色的信號完整性特征和改進的向后兼容性。VL813也具有靈活的固件體系結構，除了為自定義功能提供框架
現場更新。基于VL813的集線器設備可以在Windows、Mac OS X和各種Linux內核下工作，而無需額外增加驅動。由于USB 3.0集線器不需要額外的驅動程序，VL811+也與非x86兼容。支持USB集線器功能的設備和平臺，如智能手機、平板電腦和機頂盒。它非常適合所有USB集線器應用程序，如獨立USB集線器、筆記本電腦/超級本對接工作站/端口復制器、臺式PC前面板、主板板上集線器和USB集線器組合設備。基于VL813的設備布局簡單，集成度高。簡化的物料清單。邊帶信號針可用于顯示電源啟用、過流、GPIO和LED狀態控制。SPI接口支持EEPROM/Flash ROM，可通過USB。VL813采用QFN 76L綠色包裝（9x9x0.85 mm），適合小尺寸設計。
產品特性：
符合USB 3.0
–符合通用串行總線3.0規范版本1.0，包括集線器勘誤表
-符合通用串行總線規范第2.0版
–支持同步超高速（SS）、高速（HS）、全速（FS）交通，以及
低速（LS）交通
–四個下游端口，一個上游端口
–內部USB PHY采用先進的CMOS工藝，功耗低
–支持USB低功耗狀態，如UX狀態、選擇性掛起、LPM
集成電壓調節器
–能夠從5V輸入產生所有所需的芯片電源
–5伏至1.2伏開關直流-直流調節器
–5 V至3.3 V LDO調節器
–外部電源支持
–3.3V，1.2V外部輸入
簡化的邊帶信號支持
–支持下流端口上的幫派模式過流檢測
–支持在電池的1個端口上進行電源啟用和過電流檢測的單獨模式
充電功能
–支持雙LED狀態指示燈，通過GPIO根據
下游端口（通常為綠色和琥珀色）
全面的USB電池充電支持
–支持USB電池充電規范v1.2（SDP、CDP、DCP）
–支持特定于供應商的充電模式，如Apple、RIM等。
–支持Apple 1.0a/2.4a充電模式
–支架YD/T 1591-2009
–支持“睡眠充電”（DCP+Apple模式）
–支持對1個下游端口充電，具體取決于配置
物理
–QFN 76L綠色包裝（9x9x0.85毫米）
認證
-獲得USB 2.0 USB-IF認證
-獲得USB 3.0 USB-IF認證TID 3300000022
–通過Windows 8/8.1/10 WHCK測試
應用
–獨立USB集線器
–桌面前面板集線器/集成顯示器/電視集線器
–筆記本電腦/超級本擴展底座/端口復制器
-帶鍵盤、鼠標、顯示器等的USB集線器復合設備。
平臺和操作系統支持
–提供USB的所有主要操作系統和平臺（如PC、Mac、Linux等）的一般支持。
–通過USB更新固件
–USB集線器功能取決于USB主機控制器
–無需專用驅動器，即使是電池充電功能
誤碼率
–針對低功耗進行了優化
–PLL嵌入外部25MHz晶體
–支持外部SPI閃存進行固件升級
