增特科技代理ELM/榆木內置18V/20A同步整流升壓型DC/DC轉換器ELM623FA-N
封裝：QFN20(4x4mm)
最少包裝：3000片/盤
庫存數量：30K(臺灣、大批量訂貨4-6周)
需求的客戶請聯系：0755-83859259、13603087729 唐先生需求樣品和技術資料的客戶請加工作QQ:601313094 Email:kaicheung@foxmail.com
產品描述：

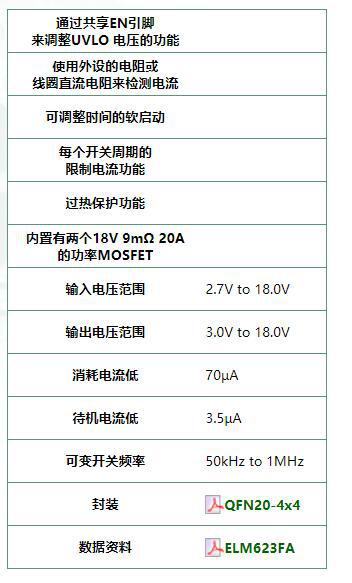

ELM623FA是內置有用于主開關的MOSFET和同步整流用MOSFET的同步整流型升壓開關式變壓器集成電路。MOSFET可在最大電流20A和最大電壓18V的條件下工作。 由于是同步整流方式，所以工作損失低卻效率高，因而散熱設計容易。使用ELM623FA就可以簡單地構筑一個小型但具有輸出功率大的升壓電源。輸入電壓的范圍廣， 在2.7V～18V。不僅只是用電池來驅動，還可以運用于AC電源驅動的電路里。在無負荷時的消耗電流才只有70μA，長時間工作時也可以使用電池驅動。開關電路的頻率可根據外設電阻在50kHz～1MHz范圍內進行設定。 另外，工作模式以PSM/PWN自動切換模式工作。ELM623FA具有可從外部調整方式的電源軟啟動功能。作為保護功能，內置有每個可調整開關周期的最大限制電流和過熱保護功能。ELM623FA采用有20個引腳的小型4mm×4mm×0.8mm的QFN封裝。
